户内单相电流互感器
+
  • 户内单相电流互感器
产品应用

LDZC系列户内电流互感器适用于交流电力系统0.66-10kV供用电设备的电流测量、电能计量、信号采样和微机保护。
具有体积小、重量轻和安装方便等特点，广泛适用于各种类型的环网柜、开关柜内、组合式变电站和电缆分支箱内，同时也非常适用于RTU、FTU等远程终端设备组成的采样单元为整个系统提供精确数据测量。
有多种安装方式及多种外形尺寸，并可提供定制化服务，使用灵活多变，适用场所广泛。



执行标准

GB/T20840.2-2014



使用条件

● 环境温度：﹣ 40℃ ~70℃，日平均气温不超过 35℃；
● 无明显灰尘、烟、腐蚀性气体、蒸汽或盐雾等污秽；
● 相对湿度：日平均值不超过 95%，月平均值不超过 90%；
● 海拔高度：不超过 1000m（高原地区使用时，请注明海拔高度）。

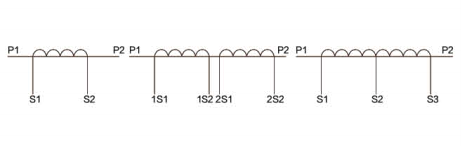

接线原理图



LDZC1-10

产品规格尺寸

Ф45/Ф100×40



技术参数

● 额定频率：50HZ/60HZ
● 额定连续热电流：120%ln
● 额定二次电流：5A/1A
● 工频耐压：3kV/1min/50Hz
● 仪表保安系数：FS<10

产品类别 测量电流互感器 保护电流互感器
额定一次电流(A) 准确级及额定负载(VA)
0.2S 0.2 0.5S 0.5 10P20 10P15 10P10
50       2.5
75     2.5 3.75
100     5 5     1.25
200 2.5 3.75 5 7.5   1.5 2.5
300 5 7.5 7.5 10 1.5 2.5 3.75
400 5 7.5 10 10 2.5 3.75 5
500 5 7.5 10 10 2.5 2.5 5
600 10 10 10 12.5 2.5 3.75 5



外形尺寸



LDZC2-10

产品规格尺寸

Ф45/Ф100×80



技术参数

● 额定频率：50HZ/60HZ
● 额定连续热电流：120%ln
● 额定二次电流：5A/1A
● 工频耐压：3kV/1min/50Hz
● 仪表保安系数：FS<10

产品类别 测量电流互感器 保护电流互感器 双绕组电流互感器
额定一次电流(A) 准确级及额定负载 (VA)
0.2S 0.2 0.5S 0.5 10P20 10P15 10P10 0.2 0.5 10P10 10P5
30       2.5
50   1.5 2.5 5     1.5   1.5   2.5
75 1.5 2.5 3.75 5   1.5 2.5   5 1.5 2.5
100 2.5 3.75 5 5 1.5 2.5 3.75 1.5 5 2.5 5
200 5 7.5 7.5 10 2.5 3.75 5 2.5 5 2.5 5
300 7.5 10 10 12.5 5 5 10 5 5 5 10
400 7.5 10 12.5 15 5 7.5 10 5 5 10 20
500 10 10 15 15 7.5 10 15 7.5 10 10 20
600 10 15 15 15 7.5 10 15 10 15 10 20

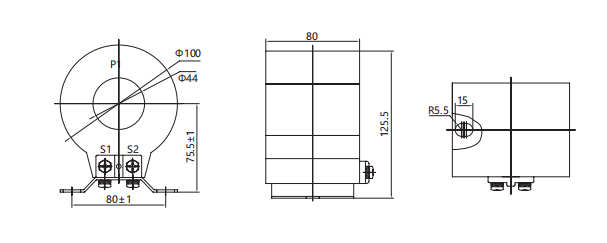

外形尺寸



LDZC3-10

产品规格尺寸

Ф45/Ф100×120



技术参数

● 额定频率：50HZ/60HZ
● 额定连续热电流：120%ln
● 额定二次电流：5A/1A
● 工频耐压：3kV/1min/50Hz
● 仪表保安系数：FS<10

产品类别 测量电流互感器 保护电流互感器 双绕组电流互感器
额定一次电流(A) 准确级及额定负载 (VA)
0.2S 0.2 0.5S 0.5 10P20 10P15 10P10 0.2 0.5 10P15 10P10
30       3.75
50   1.5 1.5 5     1.5   1.5   1
75 2.5 3.75 3.75 5     2.5   2.5   1.5
100 3.75 5 5 7.5 2.5 2.5 2.5 2.5 5 1.5 2
200 7.5 10 10 12.5 5 5 5 5 10 2.5 3.75
300 10 12.5 12.5 15 5 7.5 7.5 7.5 12.5 2.5 5
400 12.5 15 15 15 7.5 10 15 7.5 15 3.75 5
500 15 15 15 15 7.5 10 15 10 15 5 7.5
600 15 15 15 15 10 15 20 10 15 7.5 10

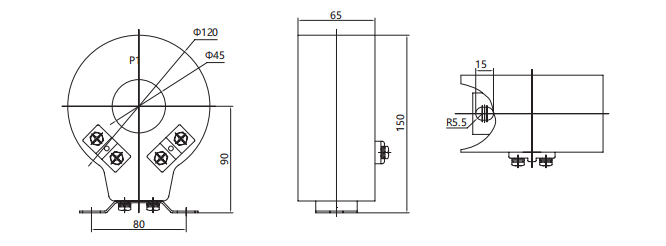

外形尺寸



LDZC4-10

产品规格尺寸

Ф45/Ф120×65



技术参数

● 额定频率：50HZ/60HZ
● 额定连续热电流：120%ln
● 额定二次电流：5A/1A
● 工频耐压：3kV/1min/50Hz
● 仪表保安系数：FS<10

产品类别 测量电流互感器 保护电流互感器
额定一次电流(A) 准确级及额定负载(VA)
0.2S 0.2 0.5S 0.5 10P20 10P15 10P10
50       2.5
75     2.5 3.75
100     5 5     1.25
200 2.5 3.75 5 7.5   1.5 2.5
300 5 7.5 7.5 10 1.5 2.5 3.75
400 5 7.5 10 10 2.5 3.75 5
500 5 7.5 10 10 2.5 2.5 5
600 10 10 10 12.5 2.5 3.75 5

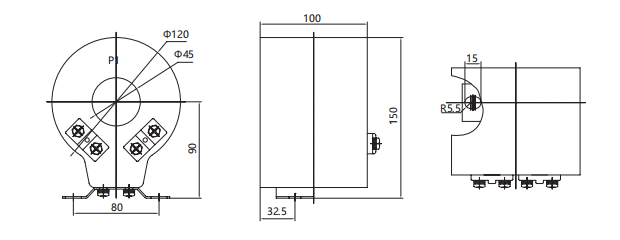

外形尺寸



LDZC5-10

产品规格尺寸

Ф45/Ф120×100



技术参数

● 额定频率：50HZ/60HZ
● 额定连续热电流：120%ln
● 额定二次电流：5A/1A
● 工频耐压：3kV/1min/50Hz
● 仪表保安系数：FS<10

产品类别 测量电流互感器 保护电流互感器 双绕组电流互感器
额定一次电流(A) 准确级及额定负载 (VA)
0.2S 0.2 0.5S 0.5 10P20 10P15 10P10 0.2 0.5 10P20 10P10
30     2.5 3.75   1.5 2.5   1.5   1.5
50 1.5 2.5 3.75 5 1.5 2.5 3.75   2.5   2.5
75 2.5 3.75 7.5 7.5 2.5 3.75 5   3.75 1.5 3.75
100 5 7.5 10 10 3.75 5 7.5 2.5 5 2.5 5
200 10 15 20 20 7.5 10 15 3.75 7.5 5 10
300 20 20 25 25 10 15 25 5 10 7.5 10
400 25 30 30 30 15 20 30 7.5 12.5 10 15
500 30 30 30 30 20 25 40 10 15 10 15
600 30 30 30 30 25 30 50 15 15 15 20



外形尺寸



LDZC6-10

产品规格尺寸

Ф45/Ф120×135



技术参数

● 额定频率：50HZ/60HZ
● 额定连续热电流：120%ln
● 额定二次电流：5A/1A
● 工频耐压：3kV/1min/50Hz
● 仪表保安系数：FS<10

产品类别 测量电流互感器 保护电流互感器 双绕组电流互感器
额定一次电流(A) 准确级及额定负载 (VA)
0.2S 0.2 0.5S 0.5 10P20 10P15 10P10 0.2 0.5 10P20 10P10
30     2.5 3.75   1.5 2.5   1.5   1.5
50 1.5 2.5 3.75 5 1.5 2.5 3.75   2.5   2.5
75 2.5 3.75 7.5 7.5 2.5 3.75 5   3.75 1.5 3.75
100 5 7.5 10 10 3.75 5 7.5 2.5 5 2.5 5
200 10 15 20 20 7.5 10 15 3.75 7.5 5 10
300 20 20 25 25 10 15 25 5 10 7.5 10
400 25 30 30 30 15 20 30 7.5 12.5 10 15
500 30 30 30 30 20 25 40 10 15 10 15
600 30 30 30 30 25 30 50 15 15 15 20

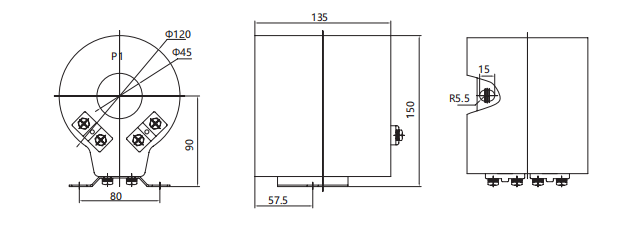

外形尺寸
