产品概述
YTJL10-32一二次融合型电压 / 电流一体化传感器是一种符合国网一二次融合设备技术规范的，并且按照 GB20840.1-2010 标准要求设计、制造的交流传感器。
传感器可同时输出零序电压和相电流、零序电流采样信号，可与 ZW32 型柱上高压开关配套，具有功耗低，准确度高，测量、计量、保护三合一的特点。
产品特点
电压部分
● 采用陶瓷电容，长期稳定性好，具有电网长期 运行经验。
● 具有工作电流大、抗干扰能力强的优点。
● 输出内阻小，可适应各种电缆，克服电缆造成的误差，电缆互换误差小于 0.1%。
● 具有受环境温度影响精度变化小的特点 ，在 -40℃ ~70℃全温度范围内误差最大变化量小于 0.25%，完全满足标准规定的 0.5 级传感器的温度变差指标要求。
● 二次信号通过隔离变压器输出，具有更好的安全性以及抗干扰能力。
电流部分
● 相电流和零序电流采用独立线圈绕制，零序电流通过电流合成法获得。
●零序电流输出在一次电流 1%~120% 额定电流（1A~24A）时误差小于 1%，在 10 倍过流时误差小于 10%。
●采用低温漂铁芯制造，在 -40~70℃温度范围内，特别是 -40℃时，误差变 差满足标准要求。
●在单相 600A 电流（即 10 倍电流）情况下，零序输出可长期工作。
技术参数
电压部分
| 参数 | 数值 |
| 额定电压 | 零序电压：(10kV/√3 )/(6.5V/3) |
| 准确级 | 3P级 |
| 环境温度影响变差 | ＜0.25%（-40℃~70℃温度范围内） |
| 绝缘电阻 | ＞1000 MΩ |
| 额定负荷 | 2MΩ（交流） |
| 工作频率 | 50±2.5hz |
| 温度范围 | -40℃~70℃ |
| 局部放电 | ≤20pC |
| 二次工频耐压 | 二次端子对地工频耐压 3kV（1min） |
| 工频耐压 | 42kV（1min） |
| 冲击电压 | 75kV |
电流部分
| 参数 | 数值 |
| 额定电流 | ● 相序电流：600A/1A ● 零序电流：100A/1A |
| 准确级 | ● 相电流：保护 5P10 级、计量/测量 0.5S ● 零序电流：1S 级（1%~120%），保护 5P10 级 |
| 极性 | 减极性 |
| 额定负载 | 600A/1A 1VA 100A/1A 1VA |
| 工作频率 | 50±2.5Hz |
| 温度范围 | -40℃~70℃ |
| 二次工频耐压 | 二次端子对地工频耐压 1kV（1min） |
| 一次工频耐压 | 42kV(1min) |
| 冲击电压 | 75kV |
外形尺寸
关键词
电压电流一体化传感器（电磁式 )
所属分类
产品概述
YTJL10-32一二次融合型电压 / 电流一体化传感器是一种符合国网一二次融合设备技术规范的，并且按照 GB20840.1-2010 标准要求设计、制造的交流传感器。
传感器可同时输出零序电压和相电流、零序电流采样信号，可与 ZW32 型柱上高压开关配套，具有功耗低，准确度高，测量、计量、保护三合一的特点。
产品特点
电压部分
● 采用陶瓷电容，长期稳定性好，具有电网长期 运行经验。
● 具有工作电流大、抗干扰能力强的优点。
● 输出内阻小，可适应各种电缆，克服电缆造成的误差，电缆互换误差小于 0.1%。
● 具有受环境温度影响精度变化小的特点 ，在 -40℃ ~70℃全温度范围内误差最大变化量小于 0.25%，完全满足标准规定的 0.5 级传感器的温度变差指标要求。
● 二次信号通过隔离变压器输出，具有更好的安全性以及抗干扰能力。
电流部分
● 相电流和零序电流采用独立线圈绕制，零序电流通过电流合成法获得。
●零序电流输出在一次电流 1%~120% 额定电流（1A~24A）时误差小于 1%，在 10 倍过流时误差小于 10%。
●采用低温漂铁芯制造，在 -40~70℃温度范围内，特别是 -40℃时，误差变 差满足标准要求。
●在单相 600A 电流（即 10 倍电流）情况下，零序输出可长期工作。
技术参数
电压部分
| 参数 | 数值 |
| 额定电压 | 零序电压：(10kV/√3 )/(6.5V/3) |
| 准确级 | 3P级 |
| 环境温度影响变差 | ＜0.25%（-40℃~70℃温度范围内） |
| 绝缘电阻 | ＞1000 MΩ |
| 额定负荷 | 2MΩ（交流） |
| 工作频率 | 50±2.5hz |
| 温度范围 | -40℃~70℃ |
| 局部放电 | ≤20pC |
| 二次工频耐压 | 二次端子对地工频耐压 3kV（1min） |
| 工频耐压 | 42kV（1min） |
| 冲击电压 | 75kV |
电流部分
| 参数 | 数值 |
| 额定电流 | ● 相序电流：600A/1A ● 零序电流：100A/1A |
| 准确级 | ● 相电流：保护 5P10 级、计量/测量 0.5S ● 零序电流：1S 级（1%~120%），保护 5P10 级 |
| 极性 | 减极性 |
| 额定负载 | 600A/1A 1VA 100A/1A 1VA |
| 工作频率 | 50±2.5Hz |
| 温度范围 | -40℃~70℃ |
| 二次工频耐压 | 二次端子对地工频耐压 1kV（1min） |
| 一次工频耐压 | 42kV(1min) |
| 冲击电压 | 75kV |

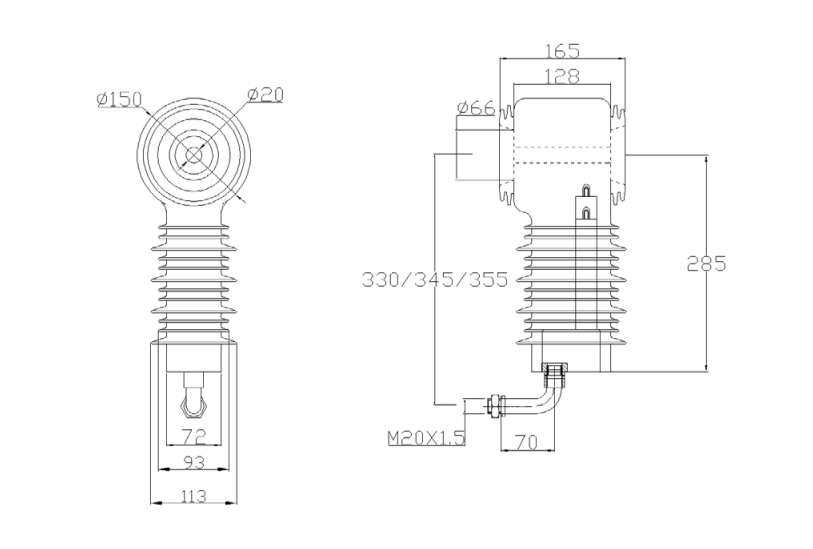

外形尺寸
